最新皮帶秤稱重技術發明專利-高精度陣列式皮帶秤
重慶龍正在長達二十多年的衡器計量研究基礎上，通過大量的試驗，研發推出一款全新的皮帶秤——陣列式皮帶秤，取得了高準確度、高穩定性、免維護的優異皮帶秤，使用準確度（精度）誤差可長期保持在0.2%以內。
陣列式皮帶秤長期保持0.2%精度
新的皮帶秤誤差理論支持下的專利產品；
由多個稱重單元組成稱重陣列，系統準確度高；
具有極高的稱重穩定性，可在惡劣環境下長期可靠工作；
陣列式皮帶秤是重慶龍正公司根據最新稱重誤差理論“內內理論”和“皮帶效應理論”而研制的最新型皮帶秤，并獲得國家發明專利這一發明，打破了傳統的皮帶秤誤差理論的束縛，采用全新的設計理念、全新的產品結構和計算機軟件技術，使得皮帶秤的稱重準確度得到實質性的提高，長期穩定性得到極大地改善。這一發明，打破了全世界二十多年來在皮帶秤稱重技術上停滯不前的僵局，達到了世界領先的技術水平。
◆陣列式皮帶秤的定義

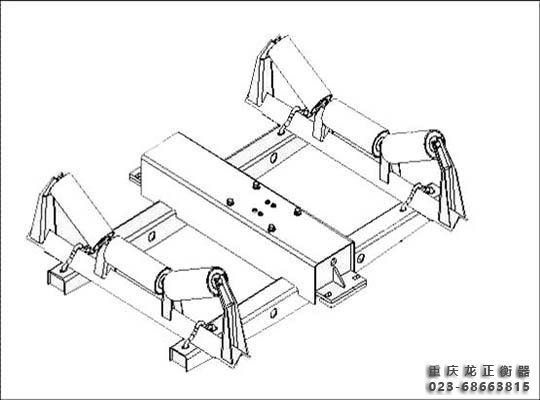

1.單點懸浮式稱重單元：以一只特制的稱重傳感器為單點支承，采用物殊的秤體結構，安裝兩組或多稱重托輥組成一個獨立的稱重單元。
2.陣列式皮帶秤：將一組（2-8只或更多）單元采用連續安裝的方式，組成一個稱重陣列。

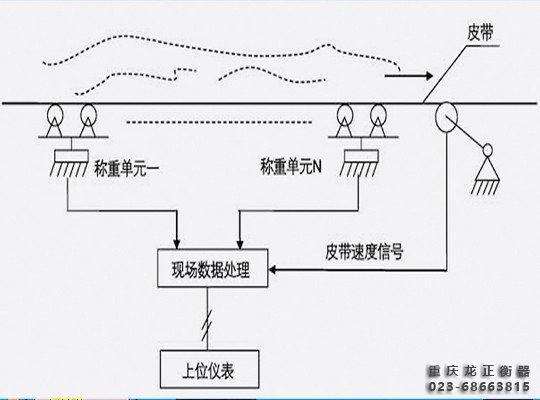

圖一：陣列式皮帶秤框圖
陣列式皮帶秤的技術突破
技術突破一：理論創新
摒棄傳統皮帶秤誤差理論、創建新的誤差理論，皮帶秤主要誤差源——皮帶張力影響基本消除

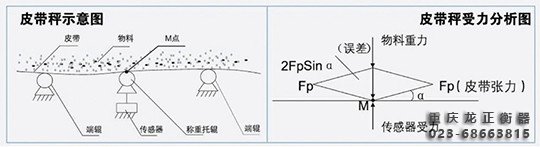

傳統皮帶秤誤差理論
陣列式皮帶秤之“內力理論”
對一個單獨的稱重單元來說，其皮帶張力的影響和傳統皮帶秤裝態相同；在一個連續安裝的稱重陣列中，相鄰單元的皮帶張力影響相互抵消。
即一個連續安裝的稱重陣列內部皮帶張力影響力成為一種“內力”，對稱重的影響為零，皮帶張力的影響僅限于陣列的出、入口處的單元。
陣列式皮帶秤之“皮帶效應理論”
“皮帶效應”是指皮帶的硬度、弱性等物理特性對稱重產生的效應。在皮帶張力的作用下槽形皮帶呈半剛性狀，當支承點高度不在一個準直面時，皮帶沿運行方向會產生波浪、
其對稱重產生的影響稱之為“皮帶效應”。
“皮帶效應”的影響隨皮帶的硬度、物料的流量、環境的流量、環境的溫度等因素的變化而變化。陣列式皮帶秤通過檢測、分析各單元采樣值、建立一個“皮帶效應”影響的數學模型并進行補償修正。
陣列式皮帶秤的技術突破二：結構革新
在“內力理論”指導下，采用與常規皮帶秤截然不同的設計理念，稱重單元整體結構十分獨特，特別適合在惡劣工況下長期工作，
對提高皮帶秤的長期穩定期穩定性起到了關鍵作用。

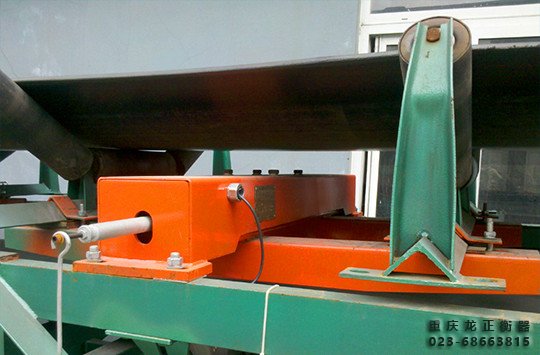

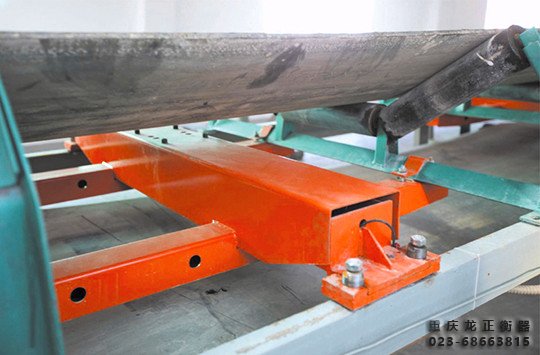

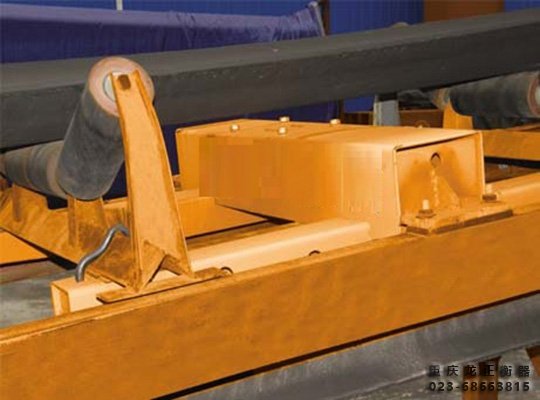

單元使用一只稱重傳感器，支承兩組稱重托輥組
采用獨特的高抗彎性能結構設計
結構簡便，重量輕，現場安裝快捷、方便
稱重托輥組采用皮帶機原有托輥組
日常工作中免維護
技術突破三：專利技術之單點式稱重傳感器
陣列式皮帶秤所用稱重傳感器為經多方研究成功的特制專用傳感器，全部申請專利并獲授權，傳感器具有抗水平力、偏載等多項優異性能指標，
與陣列式的專利結構結合，整體性能大大提升。
技術突破四：首創的傳感器溫度補償技術
傳感器使用前經過全面篩選，進行多項性能試驗，確保符合質量要求。
傳感器全部經過帶載荷寬范圍溫度試驗，試驗過程通常達48小時以上。
傳感器在整個溫度范圍內的零點、靈敏系數、滯后等均列入運算補償內容，極大地提高了陣列式皮帶秤的長期穩定性。
經補償?shù)膫鞲衅骺稍诟鞣N環境溫度下保持其準確性。

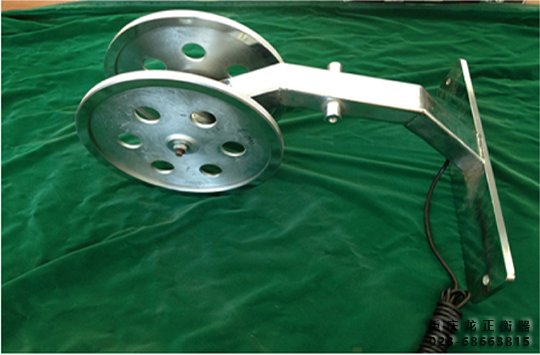

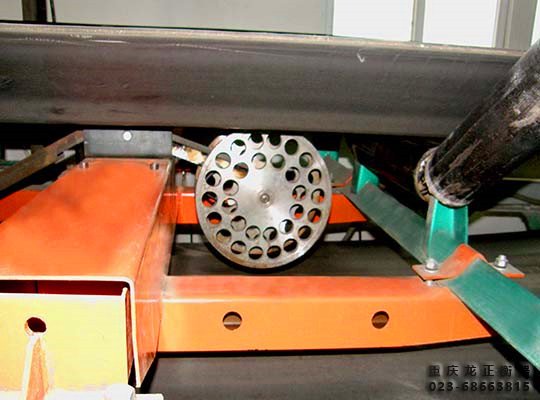

技術突破五：獨特的皮帶測速方式
上置式安裝
直接測量稱量段皮帶速度
雙幅大盤結構
具有極小的測速誤差
技術突破六：功能強大的軟件
張力補償修正——對出入口單元張力影響補償修正
溫度補償修正——對傳感器因環境溫度變化影響補償修正
“皮帶效應”補償修正——對“皮帶效應”影響補償修正
“拉格朗日”線性修正——對大小流量非線性影響修正
故障早期偵測、預警、故障單元自動切除
技術突破七：標定簡易方便，可實現掛碼標定
在內力理論及皮帶效應理論及各種補償修正軟件的支持下，陣列式皮帶秤的長期穩定性取得革命性的突破，無需通過頻繁地實物檢定來保持皮帶秤的準確度。
同時由于消除了皮帶張力及皮帶效應的影響，陣列式皮帶秤可以采用簡單方便的掛碼標定法。

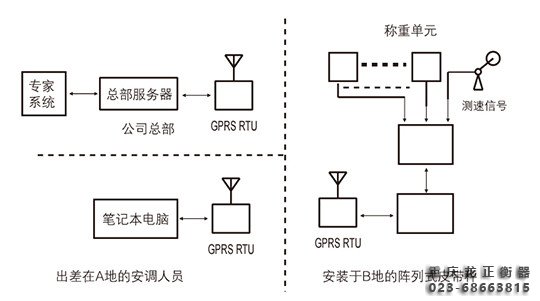

技術突破八：遠程專家診斷系統
基于“物聯網”技術的ZLENT無線遙測、遙訊、遙控遠程專家診斷系統，可對用戶進行：設備故障診斷、預警及排除等延伸服務。
ZLNET系統組成

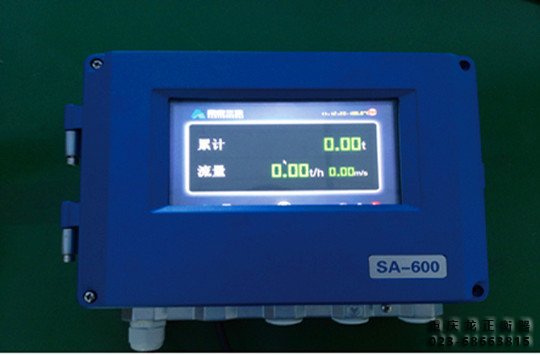

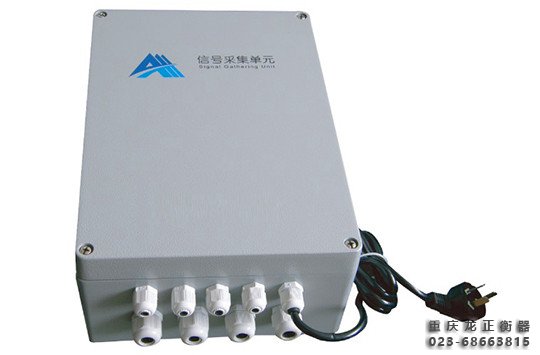

◆SA/ICS-ZL-I陣列式皮帶秤
☆八路獨立的稱重傳感器輸入
☆二路獨立的高速脈沖輸入
☆八個可編程開關量輸入
☆二路可編程電流輸出
☆正壓式稱重單元

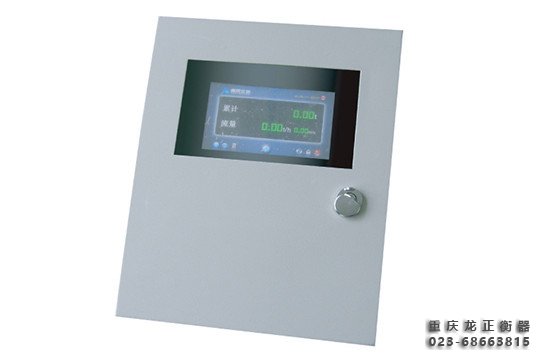

◆SA/ICS-ZL-Ⅱ陣列式皮帶秤
☆八路獨立的稱重傳感器輸入
☆二路獨立的高速脈沖輸入
☆八個可編程開關量輸入
☆RS232通訊接口、隔離的RS485通訊接口、以太網通訊
☆反拉式稱重單元——無積料、免維護
☆通訊協議支持：Modbus ASC、Modbus TCP 、Profibus-DP、Ethernet/IP
稱重精度明顯提高并有良好的長期穩定性。
對稱重單元剛度要求大大降低，重量減輕
有效抑制皮帶張力變化的影響，對安裝位置要求放寬
單支承去除結構變形產生的干涉
對稱重托輥共面性要求降低
維護量極小。托輥沾料無影響
適用于貿易結算和比較重要的散裝物料計量
有專家系統遠程診斷、排除、可實現故障遠程早期診斷、預警、排除
◆陣列式皮帶秤主要指標
額定流量 | 30t/h---13000t/h |
實物檢定誤差 | 單無數n=8;≤ 0.1%（首次檢定）；≤0.2%（使用中） |
陣列單元數 | n≤8 |
有效稱量段長度 | 2L×n（L：托輥間距） |
皮帶寬度 | 500---2400mm |
皮帶速度 | 0.5---5m/s |
皮帶機型號碼 | TD75、DTⅡ |
通訊協議 | 標準MODBUS |
通訊接口 | RS---485、RS-232、以太網 |
