皮帶秤簡介:
皮帶秤承重裝置的秤架結構主要有雙杠桿多托輥式、單托輥式、懸臂式和懸浮式4種皮帶秤，由秤架，測速傳感器，高精度測重傳感器，電子皮帶秤控制顯示儀表等組成能對固體物料進行連續動態計量。
皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連大直徑測速滾筒上，提供一
系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流值和累積重量值，并分別顯示出來。
功能特點：
★ 結構簡單，力傳遞環節少，安裝簡捷方便；
★ 獨特的矩形杠桿，剛性好，無形變；
★ 無磨擦橡膠耳軸支承，防腐蝕，防潮，抗振動；
★ 抗側向力、抗水平分力，有效的減少了皮帶秤跑偏和落料偏移對系統精度的影響；
★ 兩個稱重傳感器受偏載影響小，平穩、精度高;
★ 全浮空技術設計，抗干擾能力強；遠距離傳輸可達30Km；
★ 17A型稱重區域廣，四組托輥使皮帶對稱重的影響最??；
★ 17B型雙托輥，稱重區為17A的1/2，適用于給料距離較短的皮帶輸送機。
電子皮帶秤主要技術參數：
皮帶秤精度：± 1%—± 0.125%
稱量范圍：0～8000t/h
皮帶寬度：500~2400mm
皮帶速度：0~4m/s
遠傳傳輸：1000m
皮帶輸送機傾角：0～18°
工作條件和安裝條件：
環境溫度：機械：-20℃～+50℃儀表： 0℃～40℃‘；電源電壓： 220V（+10﹪、-15﹪） 50Hz±2﹪

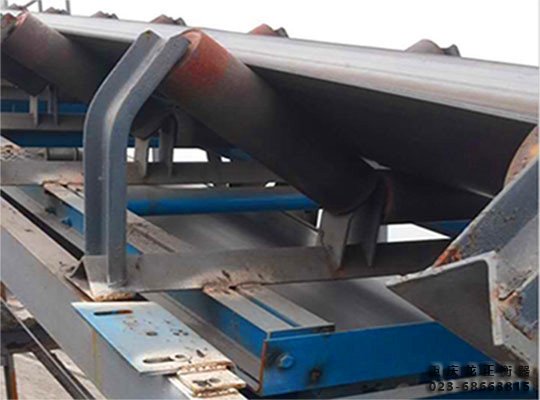

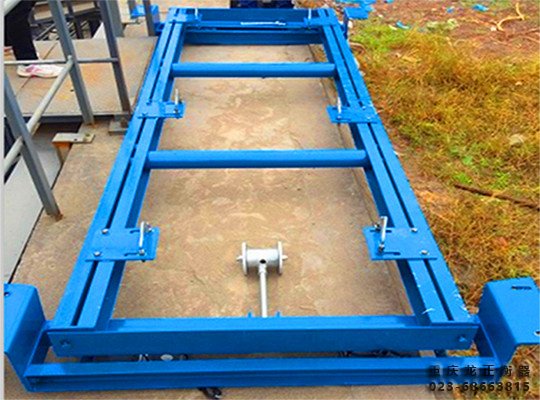

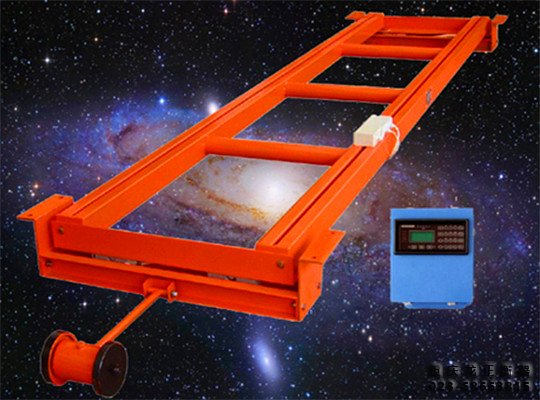

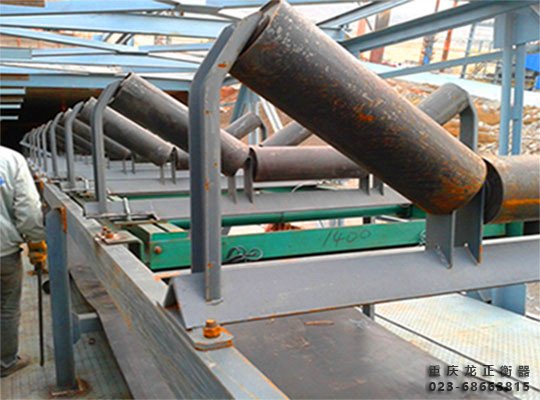

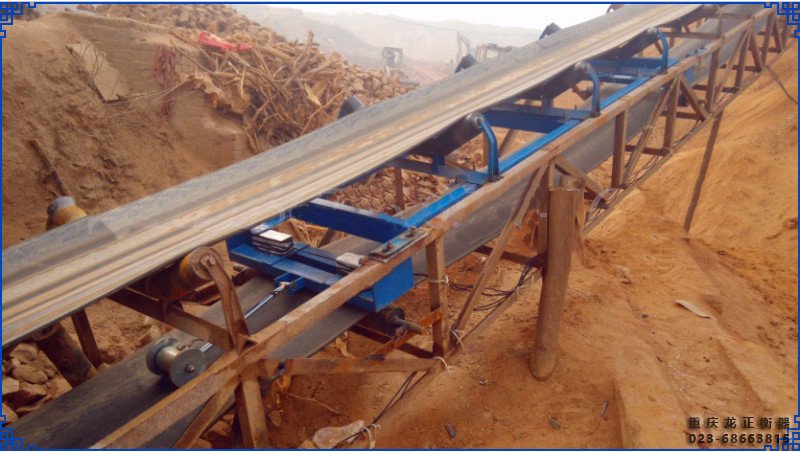

實景案例效果圖片：
