在調查的所有電子地磅秤使用單位中, 大多都沒有按照 GB50057 -94(2000)《建筑物防雷設計規范》或 GB50343-2004《建筑物電子信息系統防雷技術規范》相關規定 , 采用聯合接地或暫態聯合接地 , 僅僅將前端放大器和橋秤支架接地 , 也未與建筑物防雷地連接 , 兩者相距最遠均 < 10m, 存在建設之初就埋下雷擊事故隱患 。
1、球型閃電
球型閃電的直接雷很難預以防護, 它是一種帶有大量電荷等離子體, 觸及物體時通過瞬間的放電將電器設備燒毀 ,通過安裝避雷針和布設避雷帶也很難消除其危害。盡管球型閃電的形成的幾率很低 ,造成的雷擊事故相對較少, 但在調查過程中也發現過球型閃電接觸稱重橋秤后將電子衡器系統擊壞報廢的情況。
2、電源線路、信號線路
雷電波侵入所有電子地磅秤使用單位的 220V電源線路、信號線路都未安裝相應的電涌保護器, 也未做線路(特別是信號線路 )屏蔽處理 , 經調查:幾乎所有的使用單位的電子衡器系統均遭受過雷擊事故。
3、接地隱患
由于電子地磅秤組成比較簡單,而且設備基本在室內 ,即使稱重橋秤在室外,也有遮雨金屬棚防雨, 因此,幾乎所有使用單位只是根據設備說明做個簡單接地處理,而且都未做接地測試。經過檢查, 電子地磅秤普遍存在著接地電阻偏大 (最大達 27Ψ)、接地導線面積偏小(多數采用 2.5mm2 單芯銅線 )、未進行有效等電位連接處理等一系列不安全隱患。
電子地磅站的防雷設計
1 環境特點：

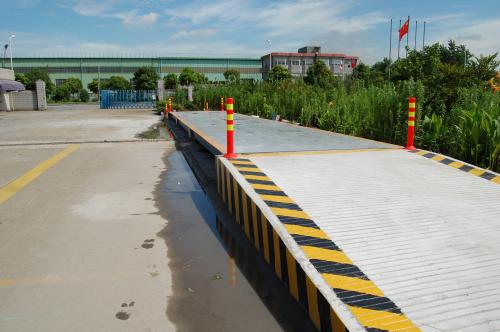

1.1 地理位置：通常設在公路旁或企事業進出口附近的開闊地帶;1.2 實施條件：地磅站一般由單層管理房及地磅承重臺組成，建筑面積小，往往不具備符合要求的防雷裝置( 包括地網、外部防雷和內部防雷);1.3 電源系統：220V 的交流供電線路一般為架空明線進站房，無埋地措施，因此非常容易感應雷電電磁脈沖;1.4 傳感信號系統：直流工作電壓 12V 的傳感器安裝在承重稱臺的鋼板下，通過 9芯電纜與計算機系統相連，通常鋼板無接地，電纜線無穿管屏蔽;
2 防雷類別的確認
參照 GB 50057-94《 建筑物防雷設計規范》 第6.1.2 條的要求， 地磅站應為第三類防雷建筑物，采取避雷帶等防直擊雷，對電子地磅系統采用防雷擊電磁脈沖措施。
3 地網的設計
地磅站的接地應采用共用接地形式，即直擊雷保護接地、交流工作接地、信號線路直流工作接地等共用一個地網，其地網接地電阻要求≤4Ω。 電力電纜外皮或鋼管、傳感器信號傳輸線的金屬套管兩端、地磅承重稱臺鋼板兩端、進入管理房的金屬水管等，應與接地裝置就近做好等電位連接。 信號線路應盡量避開防雷引下線， 一般距離在 1 米以上。地磅站的接地裝置圍繞管理房及地磅承重稱臺四
周散水坡外大于 1 米處敷設成環形接地體，水平接地體使用 40×4mm 鍍鋅扁鋼，埋深 1 米，垂直接地體使用 L50×5×5mm，長2500mm 的鍍鋅角鋼每隔 5米打入一根。 當接地電阻達不到設計要求時，可依據地形采用樹叉式外引接地裝置，外引長度不應大于有效長度。
4 直擊雷防護設計
地磅站管理房屋面四周設避雷帶， 在四角設50cm 高的避雷短針， 在四角設 4 條引下線與地網連接，要求屋面所有金屬管道、廣告牌等金屬構件與避雷帶作良好等電位連接，并做好防腐處理。
